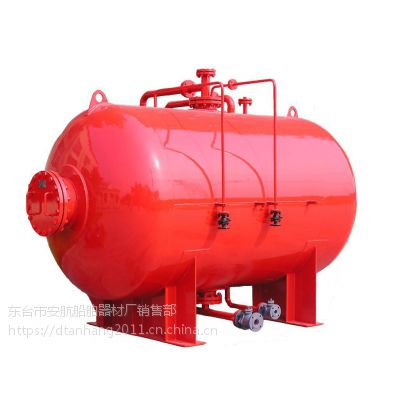

卧式压力式泡沫比例混合装置PHYM(L)

主要由立式泡沫液储罐、胶囊、压力式比例混合器、安全阀、控制阀门及一些辅助零部件组成。当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压胶囊，将胶囊中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备（中、低、高倍数泡沫产生器，泡沫枪，泡沫炮等）与空气混合产生泡沫灭火。该装置广泛用于油库、化工厂、机库、油田、燃油锅炉、地下车库等场所。 压力式比例混合装置适用于混合比例为3％或6％的各类泡沫液。

PHYM泡沫罐压力式泡沫比例混合装置 立式/卧式泡沫罐 泡沫比例混合装置产品的流量及容积可按要求生产。市面上型号为ZP32/15 ZP24/15的产品与PHYM系列属同类产品。 按填充泡沫液方式分为胶囊型、普通型；按罐体安装方式分为卧式、立式两种形式。泡沫液混合比一般为3%或6%，标准混合液流量16- 200L/S。工作压力范围0.６-1.5Mpa.泡沫贮液罐容积500-15000L不同规格，任意搭配．产品依据Q/WTXF2010-2005《压力式泡沫比例混合装置》。

一、结构 该系列产品主要有罐体、胶囊、比例混合体、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。每个管路均安装有阀门、进水 管线上装有压力表，胶囊装在罐体内，其内腔和罐腔是各自独立的。

二、工作原理 压力水经水管路进入罐体内，产生压力挤压胶囊使泡沫液经出液管被挤出，使泡沫液与比例混合器中的水自动按一定比例混合成混合液， 流经空气泡沫产生器、泡沫炮喷出泡沫，进行灭火工作。

三、主要技术参数

供水压力 0.6～1.2MPa

系统试验压力 强度试验 1.5MPa

密封试验 1.32MPa

储罐容积 0.5-18m3

配用比例混合器 PHY4～PHY200

比例混合器混和比 3%或6%

进出口压力降 ≤0.15MPa

四、主要用途 该系列产品广泛用于油库、石油、化工、天然气、电厂、纺织棉麻、码头、加油站、仓储、高层建筑、燃油锅炉、地下车库等场所。泡沫灭火装置是专为汽车库、停车场、燃油锅炉房等重要场所研制的一种新型、高效的消防产品。系统的关键部件自调型泡沫比例混合器是泡沫灭火设备的一次技术革新。它能在较大流量范围内始终保持一定的混合比，再加上水成膜泡沫灭火剂其防护膜的灭火作用，适用于非吸气型泡沫喷射装置,使系统具有如下***特点: (1)泡沫灭火剂有成膜性和膜自愈性。抗复燃能力强； (2)泡沫液可贮存20年不变质。而一般泡沫液只能贮存2年； (3)灭火效力高。是一般泡沫灭火剂2~3倍； (4)适用于非吸气型泡沫喷射装置; (5)适用的泡沫混合液流量范围大，混合比准确，适用于3%型和6%型泡沫液； (6)压力损失小； (7)动作灵活。属机械传动； (8)耐蚀。部件由不锈钢和铜合金制造; (9)泡沫液储罐内置胶囊，使水和泡沫液隔离，可连续多次使用; (10)可与自动喷水灭火系统联用，并可实现自动; (11)借助水源压力来实现泡沫液供给，不需另设泡沫动力源; (12)适于自动喷水灭火系统的改造。仅需增加泡沫比例混合器和泡沫液储罐。
